BEQUILLE DE LEVAGE DE CONTENEUR CHARGE 4500 KG UNITAIRE POUR COIN ISO 1161

La béquille de levage de conteneur est un dispositif mécanique conçu pour soulever et stabiliser des conteneurs maritimes standardisés, conformes à la norme ISO 1161. Elle permet par la suite de mettre en place des roulettes de conteneurs prévues pour s'installer dans les angles.

Fonction

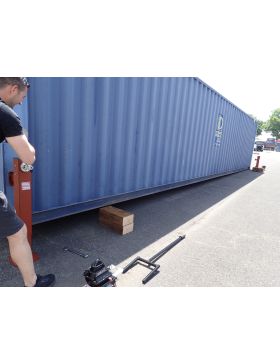

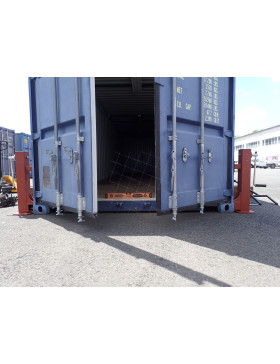

Elle permet de lever un côté ou un angle d'un conteneur afin de faciliter les opérations de chargement, de déchargement, de maintenance ou de positionnement précis. Utilisées par paires ou par quatre, ces béquilles supportent le poids total du conteneur. Il est possible de lever un seul côté (généralement la largeur), de le caler, puis de procéder au levage de l'autre côté dans un second temps.

Capacité de levage

Chaque unité possède une capacité de levage maximale de 4,5 tonnes (4 500 kg), soit un total de 13,5 tonnes (13 500 kg) pour un ensemble de quatre béquilles (après application d'un coefficient de sécurité). Nous recommandons de lever les conteneurs à vide pour faciliter l'intervention des opérateurs. À titre d'exemple, lever un conteneur de 40 pieds vide requiert une force constante de 15 kg sur la manivelle. Cette force permet de lever environ 1 tonne par angle ; elle doit donc être doublée pour soulever 2 tonnes par angle. La charge statique maximale est de 6 tonnes par unité multiplié par 3 points sans risque de déformation.

L'utilisation de ce dispositif est limitée aux conteneurs de moins de 18 tonnes en statique et 13.5 tonnes en dynamique (en levage). Nous déclinons toute responsabilité en cas de surcharge, celle-ci pouvant provoquer des défaillances mécaniques majeures et des dommages corporels graves.

Compatibilité avec les coins ISO 1161

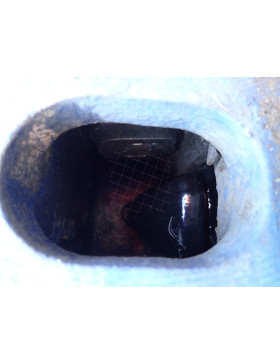

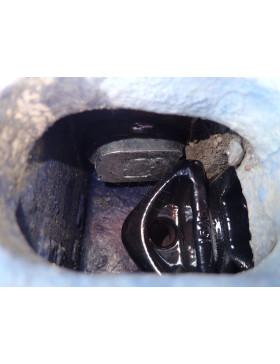

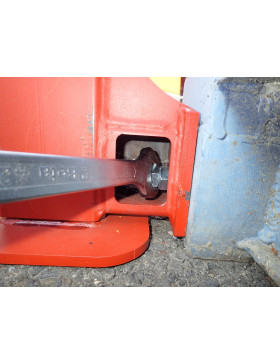

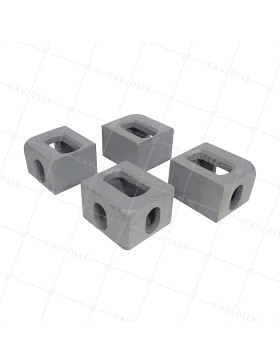

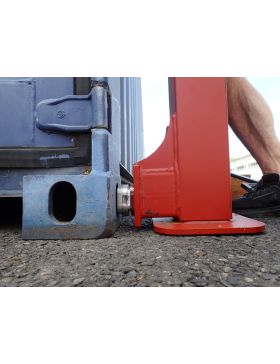

La béquille est spécifiquement conçue pour se fixer solidement aux coins ISO 1161, points d'ancrage standardisés présents aux huit angles de chaque conteneur maritime. Ce système garantit une connexion sûre et parfaitement stable.

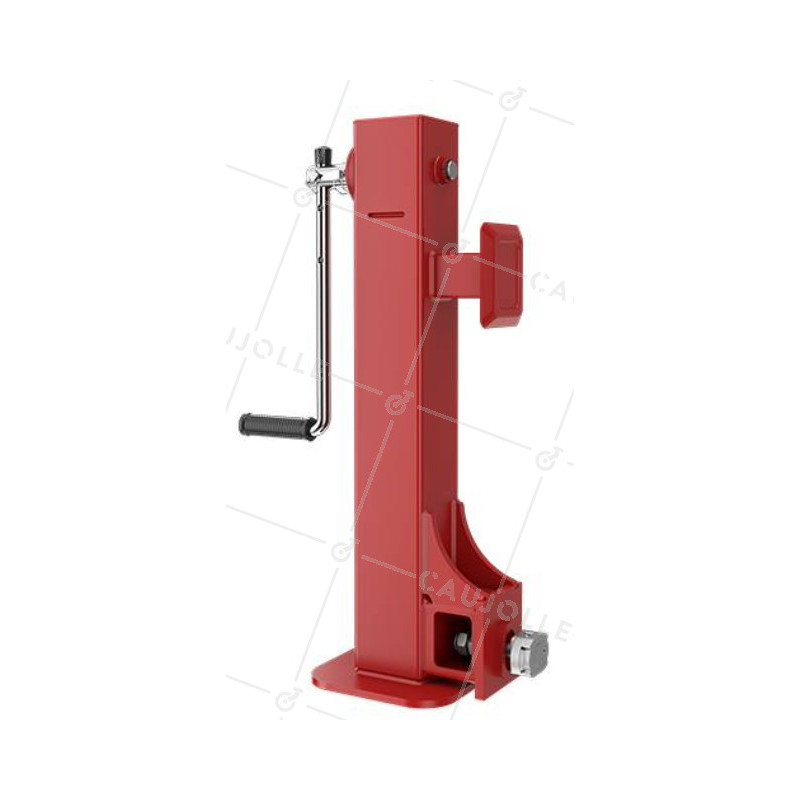

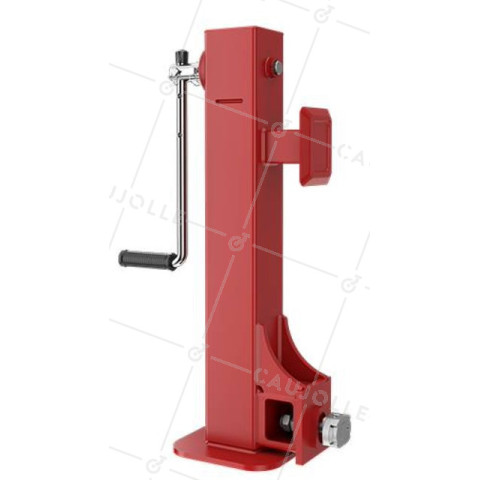

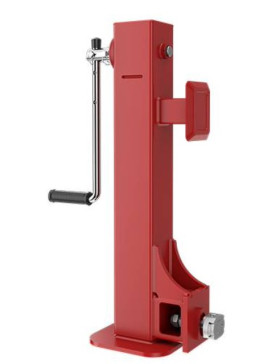

Mécanisme de levage

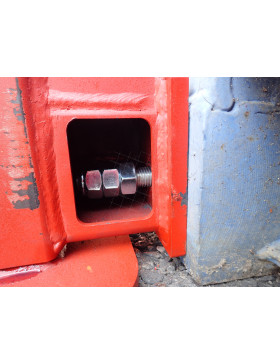

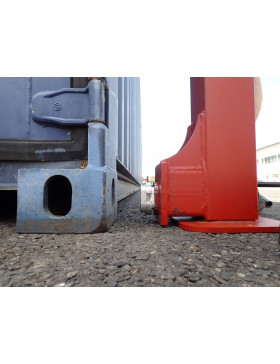

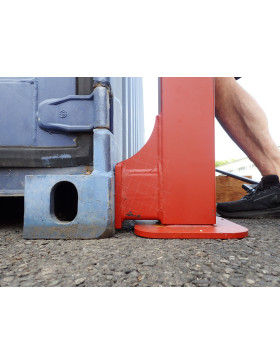

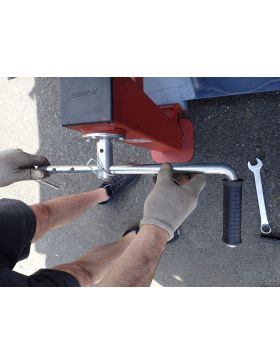

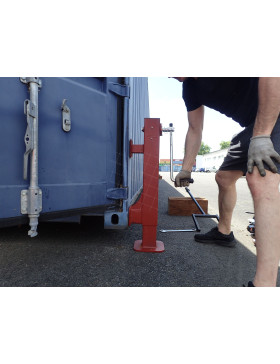

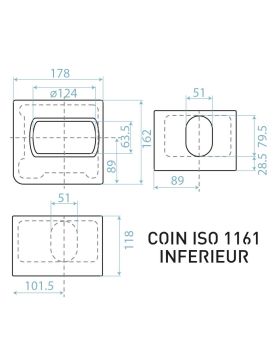

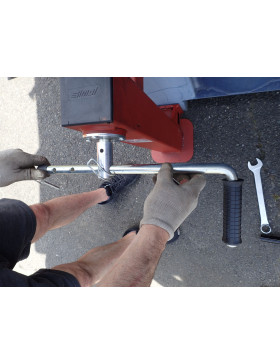

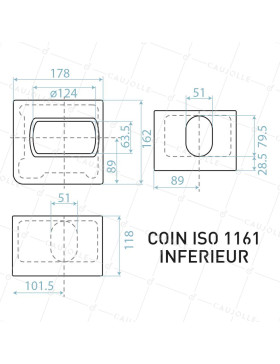

Le mécanisme est manuel et actionné par une manivelle. La rotation actionne deux engrenages permettant l'extension ou la rétraction de la partie supérieure. Le standard de dimension des coins ISO (99 % des conteneurs) place le centre de l'ouverture latérale à 68 mm du sol. Nos béquilles peuvent descendre jusqu'à 58 mm, soit une marge de 10 mm. Cette garde au sol réduite permet de verrouiller le dispositif même si le conteneur s'est légèrement enfoncé dans le sol avec le temps (bitume par exemple). Vous trouverez le plan détaillé des coins ISO dans les visuels de l'article.

Construction et matériaux

Fabriquées en acier haute résistance, ces béquilles assurent une durabilité maximale. Les soudures sont renforcées, avec une épaisseur de 12 mm pour la platine et les goussets.

Base de support

La semelle de 220 x 220 mm est conçue pour offrir une stabilité optimale sur une surface plane et stabilisée.

Hauteur de levage et compatibilité des roulettes

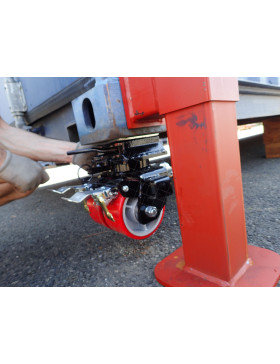

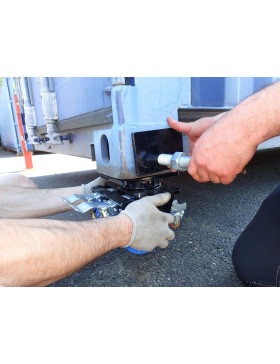

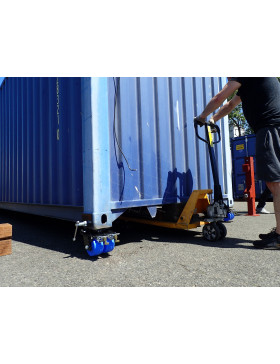

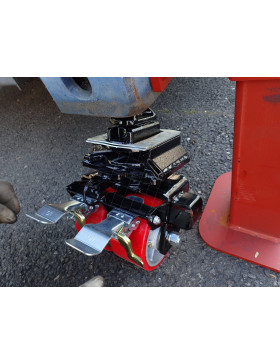

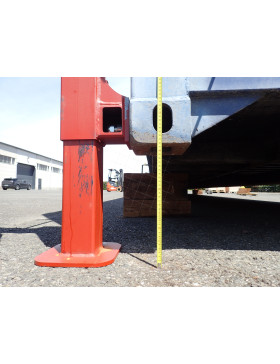

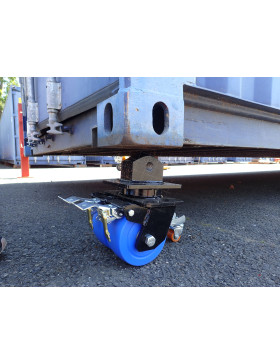

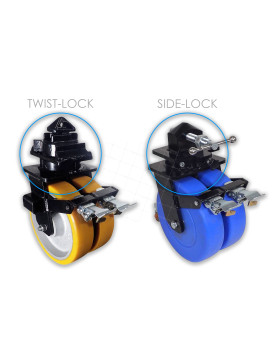

La course de levage s'étend de 0 à 390 mm, ce qui permet l'installation de certains modèles de nos roulettes pour conteneurs que vous trouverez dans les produits associés en bas de page notamment celles de 150 mm de diamètre avec fixation twist-lock à visser. Note : avec les roulettes twist-lock à levier rapide, il est nécessaire de retirer la béquille au préalable pour libérer l'espace intérieur du coin. Pour toutes questions n'hésitez pas à contacter notre service commercial ou notre bureau d'études.

Utilisation

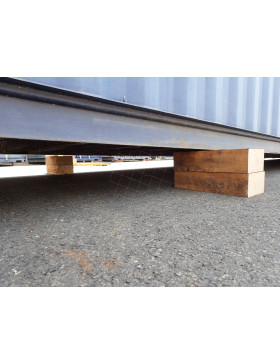

Ces béquilles constituent une solution flexible et économique pour la manipulation de conteneurs dans les terminaux portuaires, les zones de stockage ou les chantiers, sans recourir à des équipements lourds (grues, chariots élévateurs). Recommandation de sécurité : Nous préconisons fortement l'insertion de cales (type traverses de chemin de fer) pour sécuriser l'ensemble durant l'opération.

Retrouvez tous les modèles de roulettes compatibles en bas de page.

Plans 3D sur demande, plan 2D téléchargeable au bas de la page.
