RAIL SUSPENDU A PROFIL CARRE AVEC CHARIOTS

RAIL SUSPENDU A PROFIL CARRE AVEC CHARIOTS

Fixation d'une porte sur rail carré tubulaire

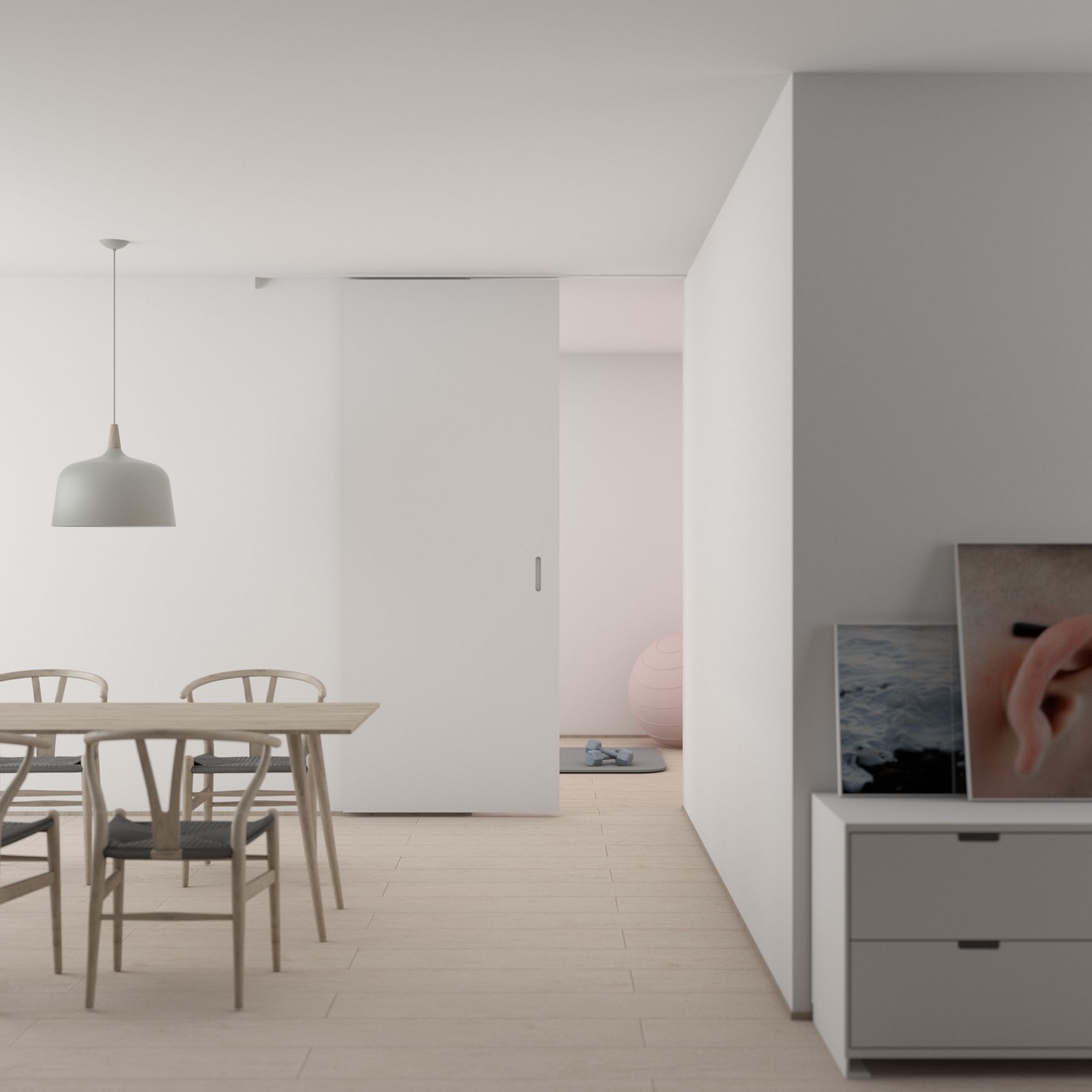

Le système coulissant suspendu est la solution idéale pour concevoir des ouvertures fluides, esthétiques et sans encombrement au sol. Composé d'un rail tubulaire perforé en acier galvanisé et de chariots (montures) mobiles, ce dispositif assure la suspension et le guidage parfait de vos portes d'intérieur ou fermetures industrielles.

Comment bien choisir votre système de porte suspendue ?

La performance du rail carré tubulaire pour vos portes coulissantes

Usage principal

Intérieur/Extérieur, Portail, Atelier

Charge

65kg / 85kg / 650kg / 750kg

Finition

Acier zingué

Esthétique

Rail tubulaire fermé (mouvement masqué).
Mécanisme à dissimuler derrière un coffrage ou un bandeau de finition.

Bruit de roulement

Bruyant (frottement acier/acier).
Nous pouvons aussi proposer des chariots avec galet en nylon afin de limiter le bruit.

Epaisseur de porte

Large tolérance : 16 à 50mm d'épaisseur

Fixation possible

Murale ou plafond

Kit modulable

Les éléments sont vendus séparément pour vous permettre de ne commander que ce dont vous avez besoin.

INSTALLATION DU RAIL

Préparez la zone et le rail

  • Mesurez votre ouverture. La longueur de votre rail doit faire minimum 2 fois votre ouverture.
    Exemple : Si votre ouverture fait 1m alors il vous faut minimum 2m de rail.

  • Tracez une ligne parfaitement horizontale au mur ou au plafond pour garantir un coulissement fluide.
    Si votre trait n'est pas parfaitement droit sur votre mur le rail sera penché et la porte risque de se refermer automatiquement toute seule.

Installation des fixations

  • Fixation murale : Reportez l'emplacement des trous de fixation sur le mur.

  • Fixation au plafond : Aucun support spécifique n'est requis. Vous pouvez percer directement à travers le rail.
    Remarque importante : Effectuez les perçages exactement au centre du rail. Veillez à utiliser des vis à tête discrète pour éviter tout frottement ou blocage des chariots coulissants.

  • Percez et insérer des chevilles adapté à votre mur ou plafond.

Fixer les supports au rail

  • Pour une fixation murale :
    Vissez les fixations au mur puis faite glisser le rail dans les fixations. Si vous n'avez pas assez d'espace, vissez les fixations à votre rail avant de les fixer au mur.
    1 fixation tous les mètres
  • Sur nos gammes 650kg et 750kg il vous faut visser le boulon inclus afin de bloquer le rail

Mettre les chariots sur ma porte

  • Fixez les chariots à votre porte (2 chariots par porte)
    Porte en acier : Percez le profilé supérieur de part en part. Insérez la tige du chariot et verrouillez-la en prenant le métal en sandwich avec des deux écrous fournis. (un au-dessus, un en dessous).
    Porte en bois : L'utilisation d'une platine d'ancrage en acier est indispensable pour garantir une fixation durable et éviter d'abîmer le bois.
    Vous pouvez acheter cette pièce dans le commerce ou la fabriquer vous-même.

Insérer les chariots et régler la course

  • Suspendez votre porte en faisant glisser les chariots dans le rail.

  • Insérez les 2 butées d'arrêt aux extrémité du rail.
    Vous pouvez acheter cette pièce dans le commerce ou la fabriquer vous-même à l'aide d'une vis à tête hexagonale (ou tige filetée M6/M8), de deux écrous, de deux larges rondelles et d'un élément amortisseur (caoutchouc, plastique ou bois dur).

Installez le guide au sol

  • Guide discret : Placez le guide bas au sol, dans l'alignement du rail, de manière à ce qu'il reste engagé dans la rainure sous la porte tout au long de sa course.

  • Il n'y a pas de rainure sous la porte : installez deux olives de guidage en polyuréthane (de part et d'autre du panneau) pour en assurer le maintien.

Notre gamme 65kg

65KG - ACIER

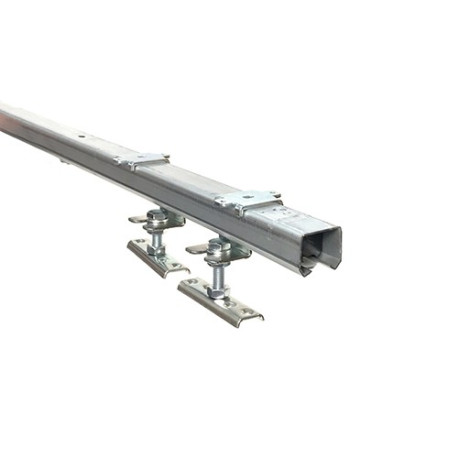

Kit complet pour porte suspendue avec rail de 2m Aperçu rapide

KIT COMPLET AVEC RAIL DE 2M POUR PORTE COULISSANTE DE 16 MM À 50 MM D'ÉPAISSEUR ET DE 1 M DE LARGE

Ce kit complet avec rail de 2m et chariots en acier supporte jusqu'à 65 kg pour un coulissement fluide et silencieux de vos portes de séparation. Polyvalent et recoupable, il inclut les fixations mur/plafond et s'adapte aux portes de 16 à 50 mm d'épaisseur.
70,00 €
65KG - NYLON
KIT SILENCIEUX COMPLET AVEC RAIL DE 2M POUR PORTE COULISSANTE DE 16 MM À 50 MM D'ÉPAISSEUR ET DE 1 M DE LARGE - KIT PORT CHARIOT Aperçu rapide

KIT SILENCIEUX COMPLET AVEC RAIL DE 2M POUR PORTE COULISSANTE DE 16 MM À 50 MM D'ÉPAISSEUR ET DE 1 M DE LARGE - KIT PORT CHARIOT NYLON 2GL +RAIL 2ML

Ce kit complet avec rail de 2m et chariots en nylon supporte jusqu'à 65 kg pour un coulissement fluide et silencieux de vos portes de séparation. Polyvalent et recoupable, il inclut les fixations mur/plafond et s'adapte aux portes de 16 à 50 mm d'épaisseur.
70,00 €
65KG - ACIER

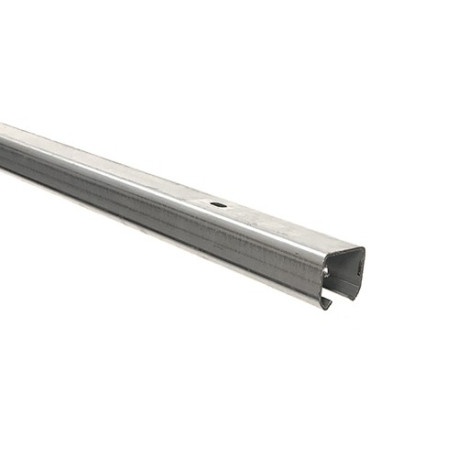

RAIL 2 M POUR PORTE COULISSANTE Aperçu rapide

RAIL DE 2 METRES POUR PORTE COULISSANTE SUSPENDUE

Rail en acier zingué de 2 m (épaisseur 2 mm), idéal pour concevoir une porte coulissante ou suspendue. Robuste et résistant à la corrosion, il supporte une charge allant jusqu'à 65 kg en le combinant avec nos systèmes coulissants.
38,00 €
65KG - ACIER

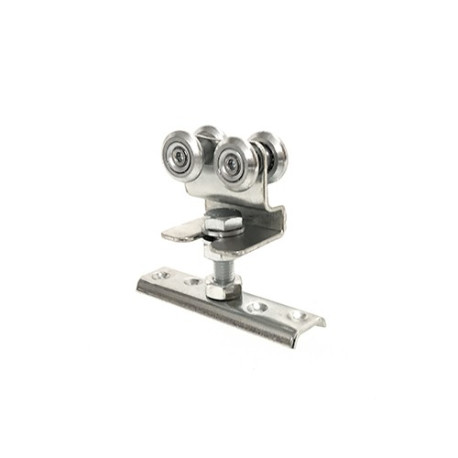

Kit d'assemblage pour porte suspendue Aperçu rapide

SYSTÈME COULISSANT SANS RAIL POUR PORTE SUSPENDUE POUR RAIL DE 27 MM DE LARGE MINIMUM

Ce kit complet en acier zingué avec galets en acier de 24 mm assure un coulissement fluide et silencieux pour vos portes de séparation. Conçu pour une fixation murale ou au plafond, il s'adapte aux rails de 27 mm minimum mais ne comprend ni le rail ni la porte.
34,98 €
65KG - NYLON

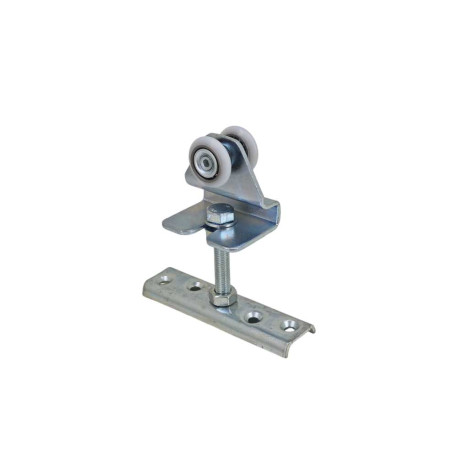

SYSTÈME COULISSANT EN NYLON SANS RAIL POUR PORTE SUSPENDUE POUR RAIL DE 27 MM DE LARGE - KIT CHARIOT NYLON 2GL PORTE SUSPENDUE Aperçu rapide

SYSTÈME COULISSANT SILENCIEUX EN NYLON SANS RAIL POUR PORTE SUSPENDUE POUR RAIL DE 27 MM DE LARGE - KIT CHARIOT NYLON 2GL PORTE SUSPENDUE

Ce kit complet en acier zingué avec galets en nylon de 24 mm assure un coulissement fluide et silencieux pour vos portes de séparation. Conçu pour une fixation murale ou au plafond, il s'adapte aux rails de 27 mm minimum mais ne comprend ni le rail ni la porte.
34,98 €

Notre gamme 85kg

85KG - ACIER

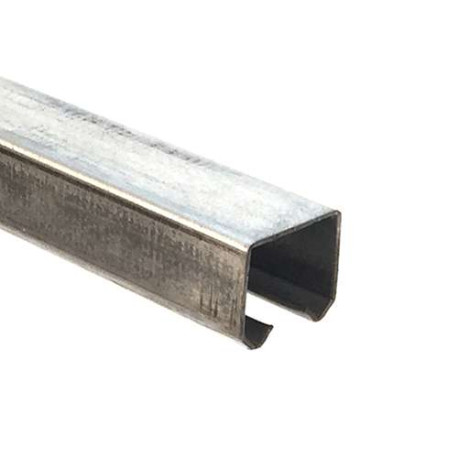

RAIL DE 3 M POUR PORTE COULISSANTE SUSPENDUE Aperçu rapide

RAIL DE 3 MÈTRES POUR PORTE COULISSANTE SUSPENDUE DE 85 KG - PETIT RAIL 4.2.4

Rail seul en acier zingué de 3 m, parfait pour fabriquer une porte coulissante ou suspendue. Solide et protégé contre la rouille, il peut supporter jusqu'à 85 kg de charge.
49,99 €
85KG - ACIER

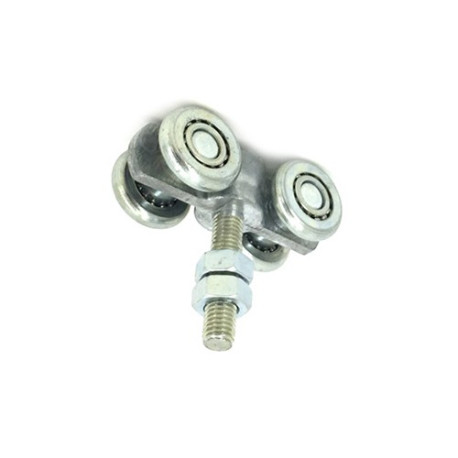

PETIT CHARIOT 4 GALETS POUR PORTAIL Aperçu rapide

CHARIOT 4 GALETS POUR PORTE SUSPENDUE DE 42KG - PETIT 4.2.4

Ce chariot fixe pour portail coulissant supporte une charge maximale de 42 kg. Il est équipé de 4 galets en acier de 24 mm (écartement 17 mm) et d'une tige filetée de 8 mm.
17,99 €
85KG - ACIER

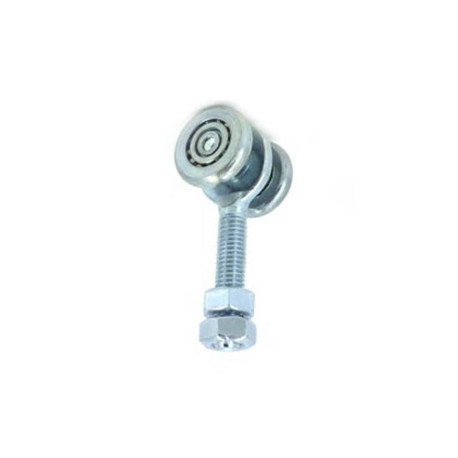

PETIT CHARIOT 2 GALETS POUR PORTAIL Aperçu rapide

CHARIOT 2 GALETS POUR PORTE SUSPENDUE DE 30 KG - PETIT 4.2.4

Ce chariot fixe pour portail coulissant est équipé de deux galets en acier de 24 mm de diamètre. Il dispose d'une tige filetée de 8 mm et peut supporter une charge maximale de 30 kg.
11,99 €
85KG - ACIER

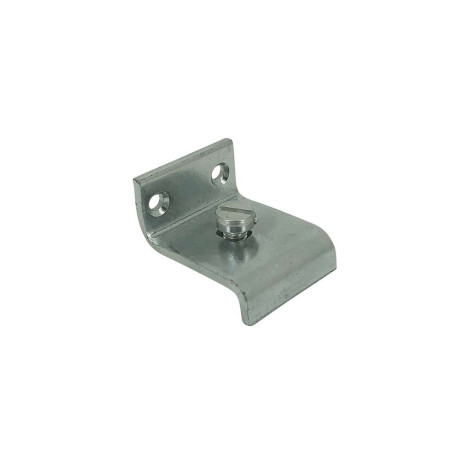

FIXATION RAIL 424 Aperçu rapide

FIXATION MURALE DE RAIL POUR PORTE A GALANDAGE DE 80 KG - PETIT FIX 4.2.4

Cette fixation mural en acier zingué résistant permet de fixer un rail de 3 mètres. Chaque fixation supporte jusqu'à 250 kg (soit 750 kg par rail) et s'installe facilement par perçage et chevillage.
3,82 €
85KG - ACIER

70428 - JONCTION

ARTICLE BIENTÔT DISPONIBLE

85KG - NYLON

70429 - BUTOIR

ARTICLE BIENTÔT DISPONIBLE

Notre gamme 650kg

650KG - ACIER

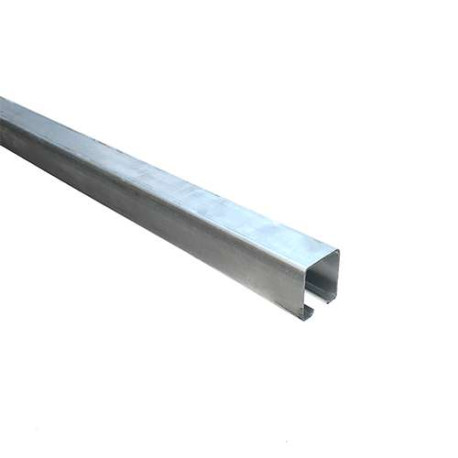

RAIL DE 3 METRES POUR PORTE COULISSANTE SUSPENDUE CHARGE 650 KILOS Aperçu rapide

RAIL DE 3 MÈTRES MAXIMUM POUR PORTE SUSPENDUE DE 650 KG - MOYEN RAIL 4.4.4

Rail seul de 3 m en acier zingué, idéal pour l'aménagement d'une porte coulissante ou suspendue. Très résistant, il est conçu pour supporter des charges lourdes allant jusqu'à 650 kg.
115,20 €
650KG - ACIER

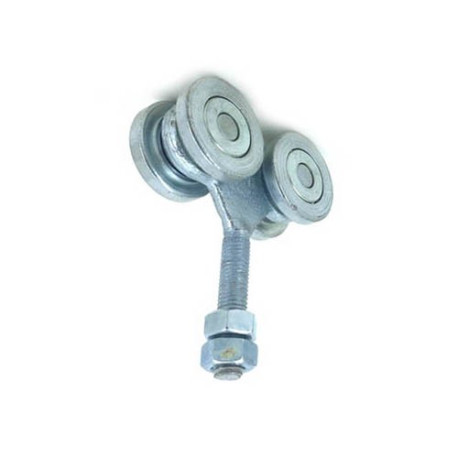

CHARIOT 4 GALETS POUR PORTAIL Aperçu rapide

CHARIOT 4 GALETS POUR PORTE COULISSANTE SUSPENDUE DE 325KG - MOYEN 4.4.4

Ce chariot fixe résistant supporte jusqu'à 325 kg pour assurer le guidage fluide d'un portail coulissant. Il est équipé de quatre galets en acier de 44 mm (espacés de 20 mm) et se fixe via une tige filetée M12.
34,98 €
650KG - NYLON

70448 - CHARIOT PIV 4 GAL NYLON

ARTICLE BIENTÔT DISPONIBLE

650KG - ACIER

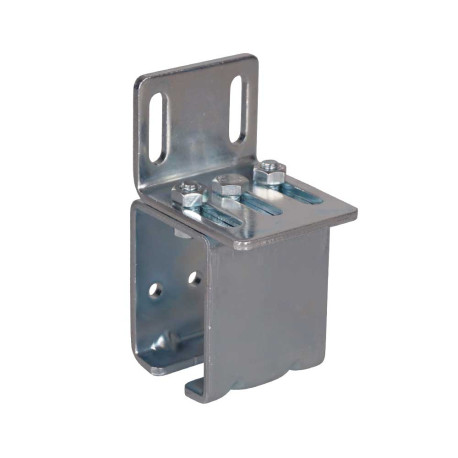

FIXATION MURALE DE RAIL POUR PORTE COULISSANTE DE GARAGE 650 KG - MOYEN FIX 4.4.4 Aperçu rapide

FIXATION MURALE DE RAIL POUR PORTE COULISSANTE DE GARAGE 650 KG - MOYEN FIX 4.4.4

Cette fixation mural en acier zingué résistant permet de fixer un rail de 3 mètres. Chaque fixation supporte jusqu'à 250 kg (soit 750 kg par rail) et s'installe facilement par perçage et chevillage.
19,98 €
650KG - ACIER

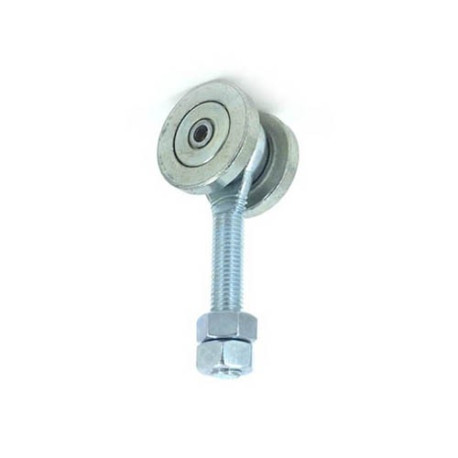

CHARIOT 2 GALETS POUR PORTAIL Aperçu rapide

CHARIOT 2 GALETS POUR PORTAIL SUSPENDU DE 100 KG - MOYEN 4.4.4

Ce chariot fixe pour portail coulissant est équipé de deux galets en acier de 44 mm de diamètre. Sa tige filetée de 12 mm assure sa fixation tout en supportant une charge de 100 kg.
24,98 €
650KG - NYLON

70446 - CHARIOT PIV 2 GAL NYLON

ARTICLE BIENTÔT DISPONIBLE

650KG - ACIER

70450 - JONCTION DE RAIL

ARTICLE BIENTÔT DISPONIBLE

Notre gamme 750kg

750KG - ACIER

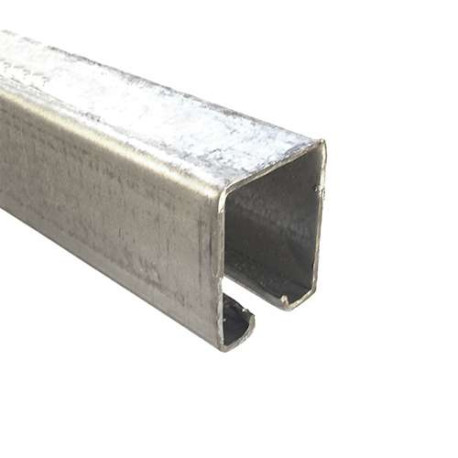

RAIL DE 3 METRES POUR PORTE SUSPENDUE D'ENTREPOT Aperçu rapide

RAIL DE 3 MÈTRES POUR PORTE SUSPENDUE DE GRANGE DE 750 KILOS - RAIL GRAND 4.5.4

Rail seul de 3 m en acier zingué, parfait pour réaliser une porte coulissante ou suspendue. Particulièrement robuste, ce rail haute résistance supporte des charges très lourdes jusqu'à 750 kg.
156,00 €
750KG - ACIER

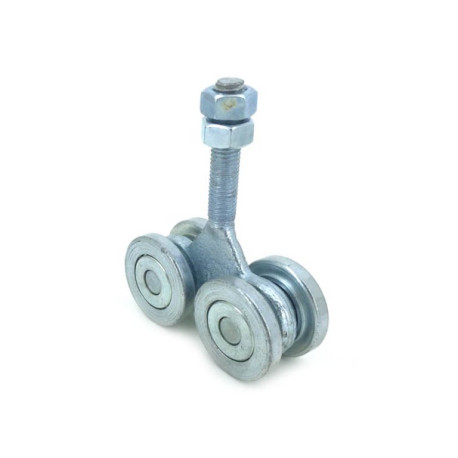

GRAND CHARIOT 4 GALETS POUR PORTAIL Aperçu rapide

CHARIOT 4 GALETS POUR PORTE COULISSANTE SUSPENDUE DE 375KG - GRAND 4.5.4

Ce chariot fixe pour portail coulissant supporte une charge maximale de 375 kg. Il est équipé de quatre galets en acier de 54 mm de diamètre et d'une tige filetée de 20 mm.
48,98 €
750KG - ACIER

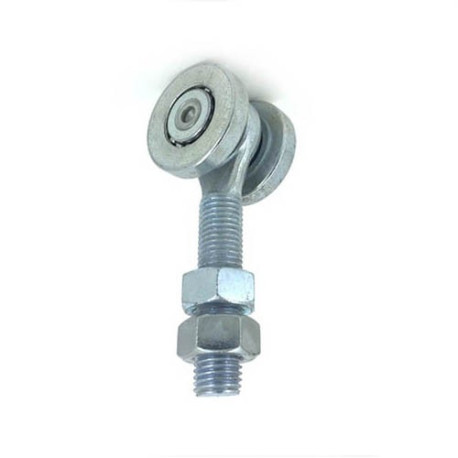

GRAND CHARIOT 2 GALETS POUR PORTAIL Aperçu rapide

CHARIOT 2 GALETS POUR PORTAIL SUSPENDU DE 100KG - GRAND 4.5.4

Ce chariot fixe pour portail coulissant dispose de deux galets en acier de 54 mm de diamètre. Il assure une capacité de charge de 100 kg et intègre une tige filetée de 20 mm.
29,99 €
750KG - ACIER

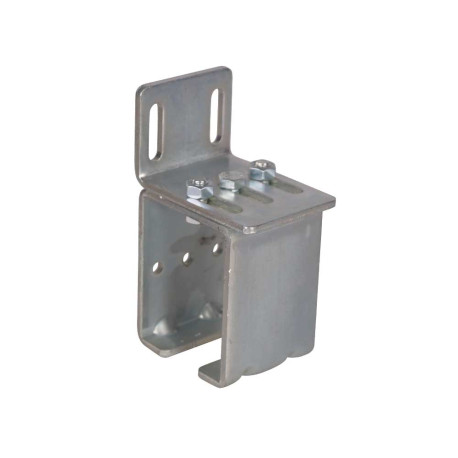

FIXATION MURALE DE RAIL POUR PORTAIL COULISSANT DE GRANGE DE 750 KG - GRAND FIX 4.5.4 Aperçu rapide

FIXATION MURALE DE RAIL POUR PORTAIL COULISSANT DE GRANGE DE 750 KG - GRAND FIX 4.5.4

Cette fixation mural en acier zingué résistant permet de fixer un rail de 3 mètres. Chaque fixation supporte jusqu'à 250 kg (soit 750 kg par rail) et s'installe facilement par perçage et chevillage.
24,97 €
750KG - ACIER

70458 - JONCTION RAIL

ARTICLE BIENTÔT DISPONIBLE

750KG - NYLON

70459 - BUTOIR POUR RAIL

ARTICLE BIENTÔT DISPONIBLE

LES GUIDES AU SOL

PLASTIQUE

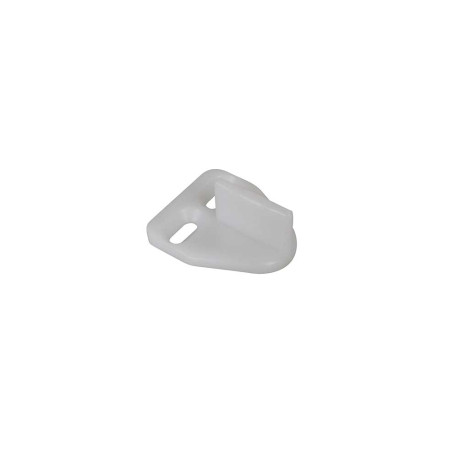

GUIDE POUR PORTE COULISSANTE INFERIEUR EN NYLON AVEC 2 TROUS DE FIXATION Aperçu rapide

GUIDE POUR PORTE COULISSANTE INFERIEUR EN NYLON AVEC 2 TROUS DE FIXATION

Ce guide au sol en plastique blanc assure un mouvement fluide et stable des portes coulissantes (placards, meubles, cloisons).
2,94 €
PLASTIQUE

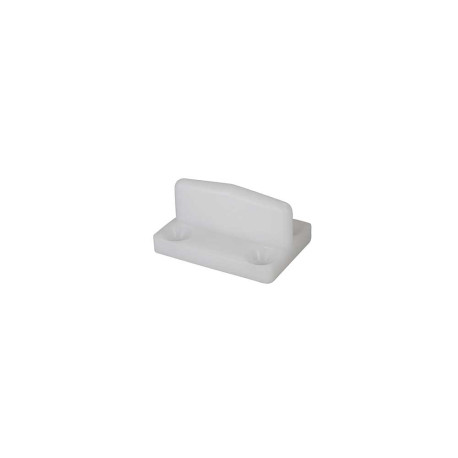

GUIDE POUR PORTE COULISSANTE INFERIEUR EN NYLON AVEC 4 TROUS DE FIXATION Aperçu rapide

GUIDE POUR PORTE COULISSANTE INFERIEUR EN NYLON AVEC 4 TROUS DE FIXATION

Ce guide au sol en plastique blanc assure un mouvement fluide et stable des portes coulissantes (placards, galandage, meubles) en les maintenant dans leur axe.
2,94 €
LAITON

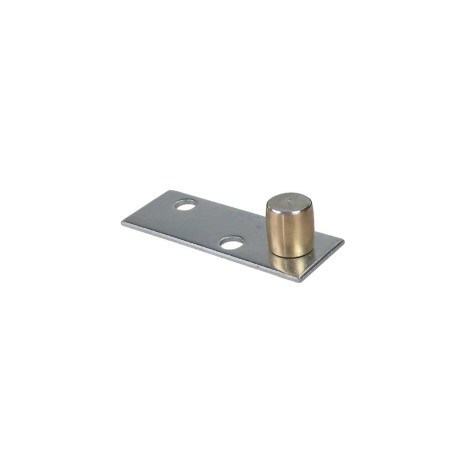

GUIDE POUR PORTE COULISSANTE INFERIEUR AVEC OLIVE PIVOTANTE EN LAITON Aperçu rapide

GUIDE POUR PORTE COULISSANTE INFERIEUR AVEC OLIVE PIVOTANTE EN LAITON

Ce guide au sol combine une platine de fixation robuste en acier zingué et un pivot cylindrique en laiton massif. C'est la solution idéale pour assurer le pivotement et la stabilité des portes, portails ou cloisons lourdes.
9,90 €
POLYURÉTHANE

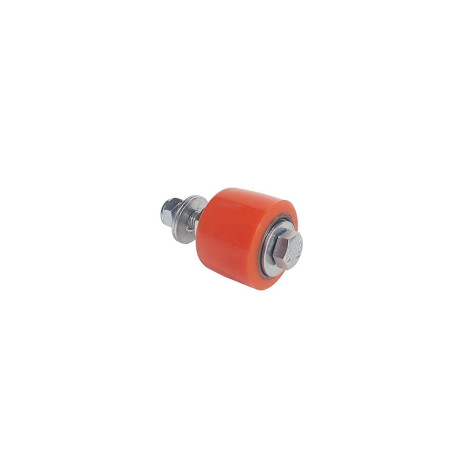

OLIVE GUIDE EN POLYURETHANE POUR PORTAIL COULISSANT DIAMÈTRE 35 MM LONGUEUR 27 MM AVEC BOULON DE 8 MM - OL 35X27 PU Aperçu rapide

OLIVE GUIDE EN POLYURETHANE POUR PORTAIL COULISSANT DIAMÈTRE 35 MM LONGUEUR 27 MM AVEC BOULON DE 8 MM - OL 35X27 PU

L'olive de guidage en polyuréthane (35×27 mm) avec roulement 608ZZ offre une haute résistance à l'usure pour un mouvement fluide et durable. Équipée d'une tige filetée de 8 mm, elle s'adapte facilement aux guides de portails, portes ou portillons coulissants.
19,20 €
POLYURÉTHANE

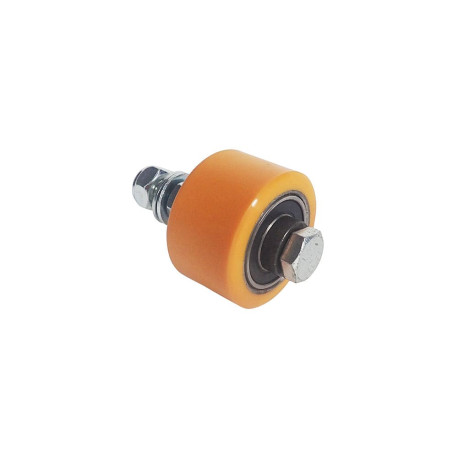

OLIVE GUIDE EN POLYURETHANE POUR PORTAIL COULISSANT DIAMÈTRE 50 MM LONGUEUR 30 MM AVEC BOULON DE 10 MM - OL 50X30 PU Aperçu rapide

OLIVE GUIDE EN POLYURETHANE POUR PORTAIL COULISSANT DIAMÈTRE 50 MM LONGUEUR 30 MM AVEC BOULON DE 10 MM - OL 50X30 PU

Cette olive de guidage en polyuréthane (50×30 mm) ultra-résistante à l'usure intègre un roulement 6003RS interchangeable par circlip. Dotée d'une tige filetée de 10 mm, elle assure un guidage durable pour portails, portes et portillons coulissants.
22,80 €
