Aujourd'hui j'ai envie de vous expliquer comment fixer une roulette à oeil dans un tube carré. On me pose souvent la question donc j'ai décidé de vous l'expliquer en détails aujourd'hui.

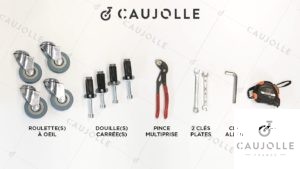

Vous aurez besoin de:

-4 roulettes à oeil /
-4 douilles de fixation pour tube carré disponible sur notre site en tapant "douille carrée" dans la barre de recherche en haut à droite
-1 pince multiprise
-2 clefs plates pour démonter le galet de la roue
-1 clef allen
-1 mètre pour mesurer le diamètre intérieur du tube carré

Les roulettes, les douilles, une pince multi, 2 clefs plates, 1 clef allen et 1 mètre!

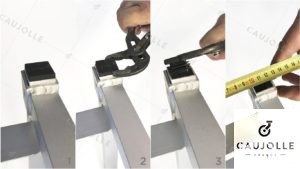

Généralement on trouve des pieds carrés sous des tables ou sous des chariots alimentaires dans les cantines scolaires. Commencez par enlever les embouts entrants carrés du pied (étape 1, 2, 3) puis mesurer la largeur intérieure du carré d'un côté à l'autre (pas en diagonale) sur l'étape 4 de la photo ci dessous.

Démontage des embouts sur les pieds puis mesurage à l’aide du mètre du diamètre intérieur

Maintenant vous allez devoir démonter le galet (la roue) de votre roulette afin d'y faire passer la partie filetée de la douille de fixation.

Il faut toujours choisir des roulettes de qualité CAUJOLLE car les modèles à oeil sont exclusivement boulonnés et donc démontables. Ce n'est pas forcément le cas sur des roulettes de la concurrence que vous ne pourrez donc pas fixer à moins de casser le rivet de fixation.

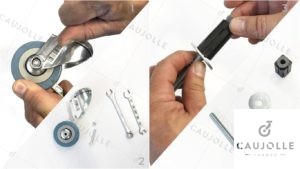

Démontez donc comme sur l'étape 1 et 2 le galet puis démontez la douille de fixation comme sur l'étape 3 et 4 pour n'en garder que la partie filetée

Démontage à l’aide des clefs plates du galet et démontage de la douille de fixation

Maintenant nous allons remonter la douille sur la monture de la roulette.

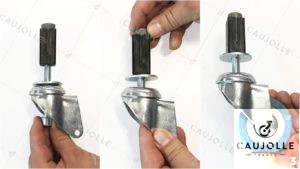

Passez donc la partie filetée à l'intérieur de la roulette et remontez la douille de fixation comme vous l'aviez reçue; c'est à dire avec la roulette posée sur la partie pivotante de la monture. (étape 1, 2 et 3 ci dessous)

Installation de la douille sur le corps de la roulette

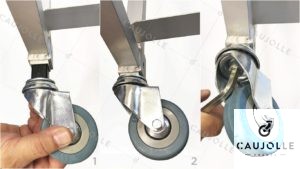

Votre roulette à oeil est maintenant prête à être insérée dans le tube carré! Il suffit donc de la faire rentrer à la main et de visser à l'aide d'une clef allen sans trop forcer pour ne pas casser le filetage plastique intérieur.

Il peut arriver que vous ayez un tube trop grand pour trouver une douille adaptée sur le marché. Dans ce cas prenez contact directement avec nous afin que nous vous proposions une solution sur mesure pour pouvoir fixer votre roulette. Nous aurons dans ce cas précis besoin des dimensions exactes de votre support ainsi que de la charge maximum de votre support.

En 3 étapes, insertion de la roulette dans son support puis vissage à l’aide de la clef allen

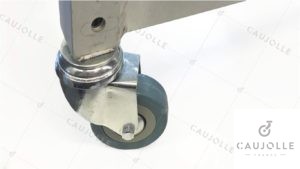

 C'est terminé! la roulette est en place et y restera pour longtemps! Maintenant vous pouvez vous attaquer aux 3 autres pieds de votre chariot :)

Roulette à oeil ou à trou central fixée dans un tube carré
